Boru hatvesi kabuk ve boru eşanjörlerinin performansını nasıl etkiler?

Kabuk ve Borulu Eşanjörlerin deneyimli bir tedarikçisi olarak, bu temel ısı transfer cihazlarının performansında boru hattının oynadığı kritik role ilk elden tanık oldum. Bu blogda, sektördeki uzun yıllara dayanan deneyimimden yararlanarak boru hatvesinin kabuk ve boru eşanjörlerinin performansını nasıl etkilediğinin inceliklerini araştıracağım.

Tüp Hatvesini Anlamak

Boru hatvesinin eşanjör performansı üzerindeki etkisini incelemeden önce, boru hatvesinin ne olduğunu tanımlayalım. Boru aralığı, bir boru demetindeki bitişik borular arasındaki merkezden merkeze mesafeyi ifade eder. Isı transfer verimliliği, basınç düşüşü, kirlenme direnci ve mekanik bütünlük dahil olmak üzere ısı değiştirici performansının çeşitli yönlerini etkileyen önemli bir tasarım parametresidir.

Isı Transfer Verimine Etkisi

Boru hatvesinin kabuk ve boru eşanjörlerinin performansını etkilemesinin başlıca yollarından biri ısı transfer verimliliği üzerindeki etkisidir. Daha küçük bir boru aralığı, artan türbülans ve boru demeti boyunca akan akışkanın daha iyi karışması nedeniyle genellikle daha yüksek bir ısı transfer katsayısı ile sonuçlanır. Bunun nedeni, daha küçük bir boru aralığının, daha fazla sayıda borunun belirli bir kabuk çapına sığmasına izin vererek ısı transferi için mevcut yüzey alanını arttırmasıdır.

Ancak, ısı transferi verimliliği üzerinde olumsuz bir etki yaratmaya başlamadan önce boru aralığının ne kadar küçük olabileceğinin bir sınırı vardır. Boru aralığı çok küçükse, borular arasındaki akış kanalları daralır, bu da basınç düşüşünün artmasına ve akış hızının azalmasına neden olur. Bu, azalan türbülans ve zayıf sıvı karışımı nedeniyle ısı transfer katsayısında bir azalmaya neden olabilir.

Öte yandan, daha büyük bir boru aralığı, azalan türbülans ve azalan ısı transferi yüzey alanı nedeniyle daha düşük bir ısı transfer katsayısına yol açabilir. Bununla birlikte, daha büyük bir boru aralığı aynı zamanda eşanjördeki basınç düşüşünü de azaltabilir, bu da daha yüksek bir akış hızına olanak tanır ve potansiyel olarak genel ısı transfer performansını artırır.

Basınç Düşüşüne Etkisi

Isı transfer verimliliği üzerindeki etkisine ek olarak, boru eğiminin kabuk ve boru eşanjöründeki basınç düşüşü üzerinde de önemli bir etkisi vardır. Basınç düşüşü, ısı eşanjörü tasarımında önemli bir husustur çünkü sistemin enerji tüketimini etkiler ve eşanjördeki akışkanların akış hızını sınırlayabilir.

Daha küçük bir boru aralığı, borular arasındaki dar akış kanallarının neden olduğu artan akış direnci nedeniyle genellikle daha yüksek bir basınç düşüşüne neden olur. Bunun nedeni, sıvının daha karmaşık bir akış yolunda ilerlemesi, daha fazla engelle karşılaşması ve daha fazla sürtünme yaşamasıdır. Sonuç olarak, daha küçük bir boru aralığı, belirli bir akış hızını korumak için daha yüksek bir pompalama gücü gerektirir ve bu da sistemin işletme maliyetlerini artırabilir.

Tersine, daha büyük bir boru aralığı, daha geniş akış kanalları ve akışkan için daha doğrudan bir akış yolu sağlayarak, eşanjör boyunca basınç düşüşünü azaltabilir. Bu, daha düşük bir pompalama gücü gereksinimine olanak tanır ve sistemin enerji verimliliğini artırabilir. Bununla birlikte, daha büyük bir boru aralığı, daha önce tartışıldığı gibi, daha düşük bir ısı transfer katsayısı ile de sonuçlanabilir ve bu, azaltılmış basınç düşüşünün faydalarını dengeleyebilir.

Kirlenme Direncine Etkisi

Kirlenme, kabuk ve boru eşanjörlerinde yaygın bir sorundur ve ısı transfer verimliliğini azaltabilir ve zamanla basınç düşüşünü artırabilir. Boru eğimi, akış özelliklerini ve akışkanın boru yüzeylerindeki birikintileri giderme yeteneğini etkilediği için kirlenme direnci üzerinde önemli bir etkiye sahip olabilir.

Daha küçük bir boru aralığı, borular arasındaki dar akış kanalları nedeniyle kirlenme olasılığını artırabilir; bu da parçacıkları ve döküntüleri yakalayabilir ve tortu oluşumunu teşvik edebilir. Ek olarak, daha küçük bir boru aralığı, akış kanallarındaki akış hızını ve türbülansı azaltabilir, bu da akışkanın boru yüzeylerindeki birikintileri temizlemesini zorlaştırır.

Öte yandan, daha büyük bir boru aralığı, daha geniş akış kanalları ve daha yüksek bir akış hızı sağlayarak kirlenme direncini artırabilir, bu da boru yüzeyleri üzerinde birikintilerin birikmesini önlemeye yardımcı olabilir. Bununla birlikte, daha büyük bir boru aralığı aynı zamanda daha düşük bir ısı transfer katsayısına da yol açabilir, bu da eşanjörün çalışma sıcaklığını arttırabilir ve potansiyel olarak kirlenmeyi teşvik edebilir.

Mekanik Bütünlükle İlgili Hususlar

Isı transfer verimliliği, basınç düşüşü ve kirlenme direnci üzerindeki etkisinin yanı sıra boru hatvesinin, kabuk ve boru eşanjörünün mekanik bütünlüğü üzerinde de etkileri vardır. Daha küçük bir boru adımı, daha yüksek basınç düşüşü ve belirli bir kabuk çapına paketlenmiş boru sayısının artması nedeniyle borular ve boru levhaları üzerindeki gerilimi artırabilir. Bu, eşanjörün performansını ve güvenliğini tehlikeye atabilecek boru arızasına ve sızıntıya yol açabilir.

Öte yandan, daha büyük bir boru aralığı, borular arasında daha fazla boşluk sağlayarak ve eşanjör boyunca basınç düşüşünü azaltarak borular ve boru levhaları üzerindeki gerilimi azaltabilir. Bu, değiştiricinin mekanik bütünlüğünü iyileştirebilir ve hizmet ömrünü uzatabilir.

Boru Hatve Seçiminde Pratik Hususlar

Bir kabuk ve boru eşanjörü için boru hatvesini seçerken, özel uygulama gereklilikleri, işlenen akışkanların özellikleri, mevcut alan ve bütçe ve arzu edilen performans seviyesi dahil olmak üzere çeşitli faktörlerin dikkate alınması önemlidir. Genel olarak, enerji üretimi ve kimyasal prosesler gibi yüksek ısı transfer verimliliğinin gerekli olduğu uygulamalarda daha küçük bir boru aralığı tercih edilir. Bununla birlikte, atık su arıtımı ve gıda işleme gibi kirlenme direncinin ve mekanik bütünlüğün öncelikli konular olduğu uygulamalar için daha büyük bir boru aralığı daha uygun olabilir.

Boru hatvesinin, kabuk ve boru eşanjörünün performansını etkileyebilecek birçok tasarım parametresinden yalnızca biri olduğunu unutmamak da önemlidir. İstenilen performans seviyesine ulaşmak için boru çapı, boru uzunluğu, kabuk çapı, bölme aralığı ve sıvı akış hızları gibi diğer faktörlerin de dikkatle dikkate alınması ve optimize edilmesi gerekir.

Çözüm

Sonuç olarak boru hatvesi, kabuk ve boru eşanjörlerinin performansı üzerinde önemli etkisi olan kritik bir tasarım parametresidir. Boru hatvesi ile ısı transfer verimliliği, basınç düşüşü, kirlenme direnci ve mekanik bütünlük arasındaki ilişkiyi anlayarak, belirli bir uygulama için boru hatvesini seçerken bilinçli kararlar verebiliriz.

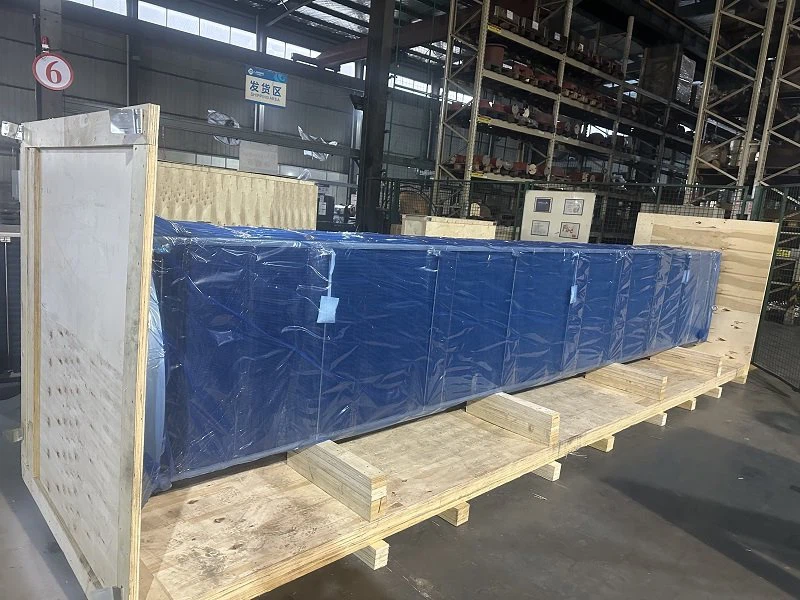

Kabuk ve Borulu Eşanjörlerin tedarikçisi olarak, müşterilerimizin benzersiz ihtiyaçlarını karşılamak için ısı eşanjörleri tasarlama ve üretme konusunda geniş deneyime sahibiz. Geniş bir yelpazede sunuyoruzKanatlı Borulu Eşanjörleryüksek ısı transfer verimliliği, düşük basınç düşüşü ve mükemmel kirlenme direnci sağlayacak şekilde tasarlanmıştır. BizimYağ Soğutmada Kullanılan Kabuk ve Borulu Eşanjörpetrol ve gaz endüstrisinin zorlu gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır;Alüminyum Kanatlı Eşanjörçeşitli uygulamalar için hafif ve uygun maliyetli bir çözüm sunar.

Kabuk ve Borulu Eşanjörlerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya özel gereksinimlerinizi görüşmek istiyorsanız lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz, uygulamanız için doğru ısı eşanjörünü seçmenize ve optimum performansını sağlamanıza yardımcı olmaya hazırdır.

Referanslar

1. Incropera, FP ve DeWitt, DP (2002). Isı ve kütle transferinin temelleri. John Wiley ve Oğulları.
2. Kakac, S. ve Liu, H. (2002). Isı değiştiriciler: seçim, derecelendirme ve termal tasarım. CRC Basın.
3. Shah, RK ve Sekulic, DP (2003). Isı değiştirici tasarımının temelleri. John Wiley ve Oğulları.
