Kabuk ve boru eşanjörlerinin tedarikçisi olarak, boru kalınlığının bu ısı transfer cihazlarının genel performansında oynadığı önemli role ilk elden tanık oldum. Kabuk ve boru eşanjörleri, kimya, petrol, yiyecek ve içecek ve enerji üretimi dahil olmak üzere çeşitli endüstrilerde iki akışkan arasında ısı transfer etmek için yaygın olarak kullanılmaktadır. Boru kalınlığı, eşanjörün verimliliğini, dayanıklılığını ve maliyetini önemli ölçüde etkileyebilecek temel bir tasarım parametresidir.

Isı Transfer Verimliliği

Kabuk-borulu eşanjörün temel işlevlerinden biri, ısıyı sıcak bir akışkandan soğuk bir akışkana aktarmaktır. Boru kalınlığı ısı transfer hızını doğrudan etkiler. Daha ince bir tüp duvarı, ısı akışına daha az direnç sunarak akışkanlar arasında daha verimli ısı transferine olanak tanır. Bunun nedeni, ısının tüp malzemesinde daha kısa bir mesafe kat etmesi gerekmesi ve bu durumun termal direnci azaltmasıdır.

Fourier'in ısı iletim yasasına göre, ısı transfer hızı (Q), sıcaklık farkı (ΔT) ve ısı transfer alanı (A) ile orantılı, termal direnç (R) ile ters orantılıdır. Tüp duvarının termal direnci (R = \frac{\ln(r_{o}/r_{i})}{2\pi kL}) ile verilir; burada (r_{o}) ve (r_{i}) tüpün dış ve iç yarıçaplarıdır, (k) tüp malzemesinin termal iletkenliğidir ve (L) tüpün uzunluğudur. Boru kalınlığı azaldıkça, (\ln(r_{o}/r_{i})) değeri azalır, bu da daha düşük bir termal direnç ve daha yüksek bir ısı transfer hızı ile sonuçlanır.

Ancak son derece ince tüplerin mekanik bütünlük açısından zorluklar yaratabileceğini unutmamak önemlidir. İmalat, kurulum veya çalıştırma sırasında hasar görmeye daha yatkın olabilirler. Örneğin ince tüpler kolayca çökebilir veya delinebilir, bu da sızıntılara ve performansın düşmesine neden olabilir.

Basınç Düşüşü ve Akış Direnci

Boru kalınlığının aynı zamanda eşanjör içindeki basınç düşüşü ve akış direnci üzerinde de etkisi vardır. Daha kalın bir tüp duvarı genellikle tüplerin içindeki akış direncini arttırır. Bunun nedeni, duvar kalınlığı arttıkça borunun iç çapının azalması ve sıvı akışı için mevcut kesit alanının azalmasıdır. Dairesel bir tüpte laminer akış için Hagen - Poiseuille yasasına göre, basınç düşüşü ((\Delta P)) (\Delta P=\frac{8\mu LQ}{\pi r^{4}} ile verilir; burada (\mu) sıvının dinamik viskozitesidir, (L) tüpün uzunluğudur, (Q) hacimsel akış hızıdır ve (r) tüpün iç yarıçapıdır. Boru kalınlığı arttıkça ve iç yarıçap azaldıkça boru boyunca basınç düşüşü artar.

Daha yüksek basınç düşüşü, akışkanları eşanjörden pompalamak için daha fazla enerjiye ihtiyaç duyulduğu anlamına gelir. Bu durum özellikle sıvı akış hızlarının yüksek olduğu büyük ölçekli endüstriyel uygulamalarda işletme maliyetlerinin artmasına neden olur. Öte yandan, daha ince borular daha düşük akış direnci ve basınç düşüşü sunarak uzun vadede önemli miktarda enerji tasarrufu sağlayabilir.

Mekanik Güç ve Dayanıklılık

Mekanik açıdan bakıldığında boru kalınlığı, kabuk ve boru eşanjörünün sağlamlığını ve dayanıklılığını belirlemede kritik bir faktördür. Akışkanların yüksek basınç veya sıcaklık altında olduğu uygulamalarda, mekanik gerilimlere arıza olmadan dayanabilmek için daha kalın borular gereklidir. Tüplerin içindeki basınç, tüp duvarına bir çember gerilimi uygular ve bu, (\sigma_{h}=\frac{Pd}{2t}) ile verilir; burada (P), iç basınçtır, (d) tüpün iç çapıdır ve (t) tüpün kalınlığıdır. Boru kalınlığı arttıkça çember gerilimi azalır ve borunun yırtılma riski azalır.

Daha kalın borular ayrıca korozyona ve erozyona karşı daha dayanıklıdır. Aşındırıcı ortamlarda tüp duvarı, sıvı ile altta yatan malzeme arasında bir bariyer görevi görür. Daha kalın bir tüp, tüpün bütünlüğü tehlikeye girmeden önce daha fazla malzemenin aşınmasını sağlar. Benzer şekilde, akışkanın katı parçacıklar içerdiği uygulamalarda, daha kalın borular, parçacık çarpmasının neden olduğu aşındırıcı kuvvetlere daha iyi dayanabilir.

Maliyet Hususları

Boru kalınlığının kabuk ve boru değiştiricinin maliyeti üzerinde doğrudan etkisi vardır. Daha kalın borular daha fazla malzeme gerektirir, bu da ham madde maliyetini artırır. Ek olarak, daha kalın boruların üretim süreci daha karmaşık ve zaman alıcı olabilir, bu da daha yüksek üretim maliyetlerine yol açabilir. Öte yandan, daha ince borular malzeme ve üretim açısından daha ucuzdur ancak mekanik dayanımları ve dayanıklılıkları daha düşük olduğundan daha sık değiştirilmeleri gerekebilir.

Bazı durumlarda eşanjörün başlangıç ​​maliyeti ile uzun vadeli işletme maliyeti arasında bir denge kurulması gerekir. Örneğin, çalışma koşullarının nispeten yumuşak olduğu ve enerji maliyetinin yüksek olduğu uygulamalarda, daha sık değiştirilmeleri gerekse bile, basınç düşüşünü ve enerji tüketimini azaltmak için daha ince borular kullanmak daha uygun maliyetli olabilir.

Vaka Çalışmaları ve Uygulamalar

Kimya endüstrisinde,Kimya Kulesiuygulamalar genellikle yüksek sıcaklık ve basınçlarda aşındırıcı kimyasallarla işlem yapmak için kabuk ve boru eşanjörlerine ihtiyaç duyar. Burada, eşanjörün uzun vadeli güvenilirliğini sağlamak için genellikle paslanmaz çelik gibi korozyona dayanıklı malzemelerden yapılmış daha kalın borular kullanılır. Ancak çalışma koşullarının genellikle daha az şiddetli olduğu yiyecek ve içecek endüstrisinde, ısı transfer verimliliğini artırmak ve işletme maliyetlerini azaltmak için daha ince borular kullanılabilir.

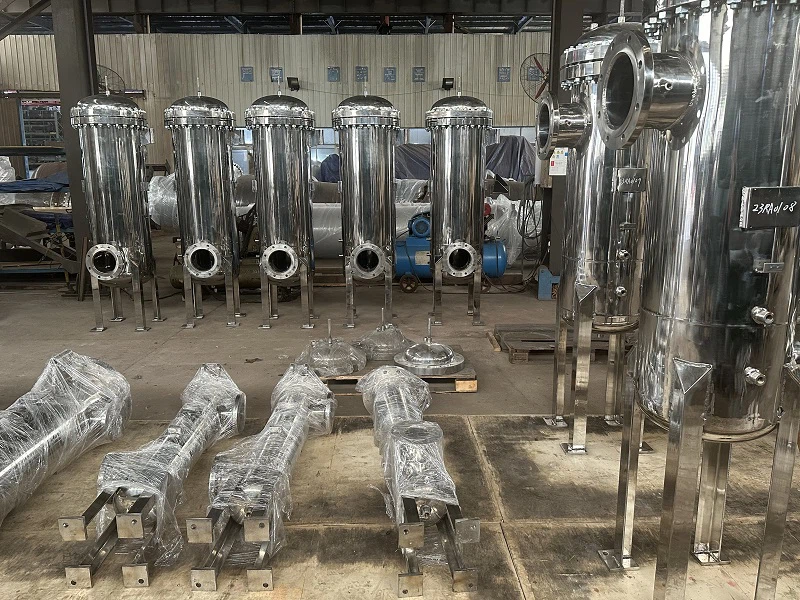

Paslanmaz çelik filtreler, bölümünde açıklandığı gibiPaslanmaz Çelik Filtreürün sayfasında katı parçacıkların sıvılardan uzaklaştırılması için kabuk ve boru eşanjörleri ile entegre edilebilir. Parçacık birikimi nedeniyle tıkanma ve artan basınç düşüşü potansiyeline karşı mekanik dayanıklılık ihtiyacını dengelemek için boru kalınlığının dikkatli bir şekilde seçilmesi gerekir.

Şekilde gösterildiği gibi sabit borulu ısı eşanjörleriSabit Borulu Eşanjörbağlantı, en yaygın kabuk ve boru değiştirici türlerinden biridir. Bu eşanjörlerdeki boru kalınlığı, hem ısı transfer performansını hem de boru levhası - boru bağlantısının mekanik bütünlüğünü etkilediğinden kritik bir tasarım parametresidir.

Çözüm

Sonuç olarak, boru kalınlığının kabuk ve boru eşanjörlerinin performansı üzerinde derin bir etkisi vardır. Isı transfer verimliliğini, basınç düşüşünü, mekanik mukavemeti, dayanıklılığı ve eşanjörün maliyetini etkiler. Kabuk ve boru eşanjörlerinin tedarikçisi olarak, her uygulama için uygun boru kalınlığını seçmenin önemini anlıyoruz. Çalışma koşullarını, akışkan özelliklerini ve maliyet kısıtlamalarını dikkatle göz önünde bulundurarak müşterilerimize en uygun performansı ve değeri sağlayan eşanjörleri tasarlayıp üretebiliriz.

Bir kabuk ve boru eşanjörü pazarındaysanız ve boru kalınlığının özel ihtiyaçlarınıza göre nasıl optimize edilebileceğini tartışmak istiyorsanız, lütfen satın alma danışmanlığı için bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz, uygulamanız için en iyi eşanjör çözümünü seçmenizde size yardımcı olmaya hazırdır.
