Kabuk ve borulu ısı değiştirici için güvenilir bir seviye kontrol sistemi nasıl tasarlanır?

Bir gövde ve borulu ısı değiştirici için güvenilir bir seviye kontrol sistemi tasarlamak, onun verimli ve güvenli çalışmasını sağlamak açısından çok önemlidir. Kabuk ve boru tipi ısı eşanjörü tedarikçisi olarak, iyi tasarlanmış bir seviye kontrol sisteminin bu ısı eşanjörlerinin performansında nasıl büyük bir fark yaratabileceğini ilk elden gördüm. Bu blogda böyle bir sistemin nasıl tasarlanacağına dair bazı ipuçları paylaşacağım.

Kabuk ve Borulu Isı Eşanjörlerinin Temellerini Anlamak

Seviye kontrol sistemine dalmadan önce, kabuk ve borulu ısı eşanjörlerinin ne olduğuna hızlıca bakalım. Bir kabuk içine alınmış bir dizi tüpten oluşurlar. Bir akışkan tüplerin içinden akar, diğeri ise kabuk içindeki tüplerin dışına akar. Isı, iki akışkan arasında boru duvarları aracılığıyla aktarılır.

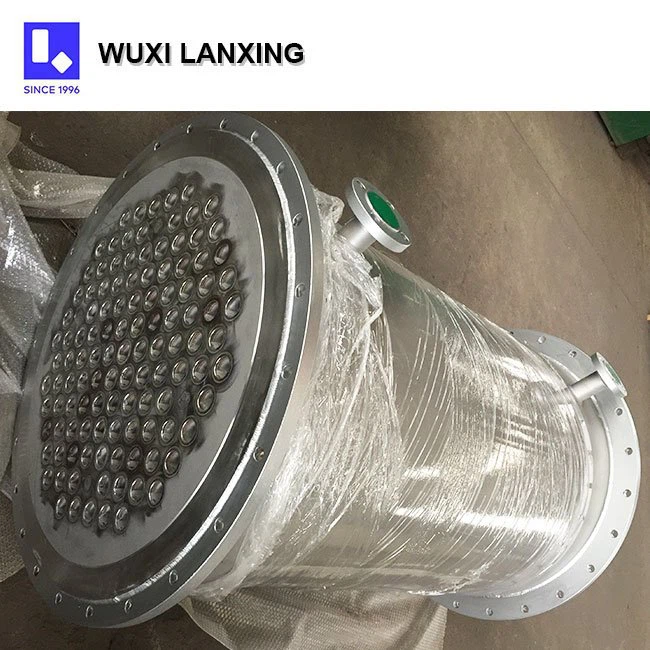

Aşağıdakiler de dahil olmak üzere çeşitli kabuk ve borulu ısı eşanjörleri sunuyoruz:Su Soğutmalı Evaporatör Kabuğu ve Borulu Isı Eşanjörü,Çelik Kabuk ve Borulu Eşanjör, VeTitanyum Kabuk ve Borulu Eşanjör. Her tipin kendine has özellikleri ve uygulamaları vardır ancak hepsi uygun bir seviye kontrol sistemi gerektirir.

Seviye Kontrolü Neden Önemlidir?

Bir kabuk ve borulu ısı eşanjöründe doğru sıvı seviyesinin korunması çeşitli nedenlerden dolayı önemlidir. Öncelikle sıvı seviyesi çok düşükse tüpler tamamen suya batmayabilir. Bu, boruların aşırı ısınmasına neden olabilir, bu da ısı eşanjörüne zarar verebilir ve verimliliğini azaltabilir. Öte yandan, eğer sıvı seviyesi çok yüksekse su basmasına neden olabilir, bu da ısı transfer sürecini etkileyebilir ve ekipmana zarar verme potansiyeline sahiptir.

Seviye Kontrol Sistemi Tasarımının Temel Faktörleri

1. Sensör Seçimi

Seviye kontrol sistemi tasarlamanın ilk adımı doğru sensörlerin seçilmesidir. Şamandıra sensörleri, ultrasonik sensörler ve kapasitans sensörleri gibi çeşitli sensör türleri mevcuttur.

Şamandıra sensörleri nispeten basit ve uygun maliyetlidir. Sıvı seviyesiyle birlikte yükselen ve alçalan bir şamandıra kullanılarak çalışırlar. Şamandıra belirli bir konuma ulaştığında bir anahtarı etkinleştirir. Bununla birlikte, şamandıra sıkışabileceğinden, akışkanın viskoz olduğu veya döküntü içerdiği uygulamalar için uygun olmayabilirler.

Ultrasonik sensörler sıvı yüzeyine olan mesafeyi ölçmek için ses dalgalarını kullanır. Temassız sensörlerdir, yani sıvıyla doğrudan temas etmezler. Bu, onları sıvının aşındırıcı veya kirli olduğu uygulamalar için uygun hale getirir. Ancak akışkan yüzeyindeki köpük gibi faktörlerden veya çevre ortamın sıcaklık ve basıncındaki değişikliklerden etkilenebilirler.

Kapasitans sensörleri iki elektrot arasındaki kapasitanstaki değişimi ölçer. Çok çeşitli sıvılar için kullanılabilirler ve nispeten doğrudurlar. Ancak kalibrasyon gerektirebilirler ve sıvıdaki iletken malzemelerin varlığından etkilenebilirler.

2. Denetleyici Tasarımı

Sensörleri seçtikten sonra sensörlerden gelen sinyalleri alacak ve uygun önlemleri alacak bir kontrolör tasarlamanız gerekir. Denetleyici basit bir açma-kapama denetleyicisi veya daha gelişmiş bir orantısal-integral-türev (PID) denetleyicisi olabilir.

Açma-kapama kontrolörü, sıvı giriş veya çıkış valflerini bir ayar noktasına göre açar veya kapatır. Örneğin, sıvı seviyesi belirli bir seviyenin altına düşerse, kontrolör daha fazla sıvının içeri girmesine izin vermek için giriş valfini açacaktır. Seviye ayar noktasına ulaştığında valfi kapatacaktır. Bu tip kontrolörün uygulanması kolaydır ancak sıvı seviyesinde bazı dalgalanmalara neden olabilir.

Öte yandan bir PID kontrol cihazı, gerçek sıvı seviyesi ile ayar noktası arasındaki farkın yanı sıra seviyenin değişim hızına bağlı olarak valf konumunu sürekli olarak ayarlar. Bu, daha kararlı bir sıvı seviyesi kontrolüyle sonuçlanır ancak daha karmaşık programlama ve ayarlama gerektirir.

3. Valf Seçimi

Seviye kontrol sisteminde kullanılan vanalar da oldukça önemlidir. Eşanjör içerisindeki akışkanın debisini ve basıncını idare edebilecek vanaları seçmeniz gerekmektedir. Glob vanalar hassas akış kontrolü sağlayabildiklerinden seviye kontrolü için yaygın olarak kullanılır. Ancak nispeten yüksek bir basınç düşüşüne sahip olabilirler. Küresel vanalar ise düşük basınç düşüşüne sahiptir ancak küresel vanalar kadar hassas kontrol sağlayamayabilir.

4. Güvenlik Özellikleri

Seviye kontrol sisteminin temel bileşenlerine ek olarak güvenlik özelliklerinin de dahil edilmesi önemlidir. Örneğin, yüksek seviyeli bir alarm ve düşük seviyeli bir alarm kurabilirsiniz. Yüksek seviye alarmı, sıvı seviyesinin belirli bir sınırı aşması durumunda operatörü uyaracaktır ve düşük seviye alarmı, seviyenin çok düşmesi durumunda da aynısını yapacaktır. Ayrıca, ısı eşanjörünün zarar görmesini önlemek için kontrol ünitesi arızası durumunda açılan baypas valfi gibi arıza emniyetli bir mekanizmayı da dahil edebilirsiniz.

Sistem Entegrasyonu ve Testi

Seviye kontrol sisteminin ayrı ayrı bileşenlerini tasarladıktan sonra bunları genel ısı eşanjörü sistemine entegre etmeniz gerekir. Tüm bağlantıların sağlam olduğundan ve sensörlerin, kontrol cihazının ve vanaların birlikte düzgün çalıştığından emin olun.

Sistem entegre edildikten sonra kapsamlı bir şekilde test edilmesi önemlidir. Isı eşanjörünü farklı seviyelere kadar doldurmak ve kontrol sisteminin nasıl tepki verdiğini gözlemlemek gibi bir dizi test gerçekleştirebilirsiniz. Test işlemi sırasında herhangi bir sızıntı, anormal ses veya arıza olup olmadığını kontrol edin.

Çözüm

Kabuk ve borulu ısı değiştirici için güvenilir bir seviye kontrol sistemi tasarlamak karmaşık ama önemli bir iştir. Sensörleri dikkatlice seçerek, kontrol cihazını tasarlayarak, doğru vanaları seçerek ve güvenlik özelliklerini dahil ederek, ısı eşanjörünün verimli ve güvenli bir şekilde çalışmasını sağlayabilirsiniz.

Bir gövde ve borulu ısı eşanjörü pazarındaysanız veya seviye kontrol sistemi tasarlama konusunda yardıma ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin. Özel ihtiyaçlarınıza yönelik en iyi çözümleri sunmak için buradayız. Bir satın alma görüşmesi başlatmak ve ısı değişim proseslerinizi optimize etmede size nasıl yardımcı olabileceğimizi öğrenmek için bizimle iletişime geçin.

Referanslar

• Incropera, FP ve DeWitt, DP (2002). Isı ve Kütle Transferinin Temelleri. Wiley.
• Çengel, YA ve Ghajar, AJ (2015). Isı ve Kütle Transferi: Temeller ve Uygulamalar. McGraw-Tepe.
