Tek geçişli ve çok geçişli bakır borulu ısı değiştiriciler arasındaki fark nedir?

Isı değişim teknolojisi alanında, bakır borulu ısı değiştiriciler çok çeşitli endüstriyel ve ticari uygulamalar için güvenilir ve verimli çözümler olarak öne çıkıyor. Bunlar arasında tek geçişli ve çok geçişli bakır borulu ısı eşanjörleri, her birinin kendine özgü özellikleri ve avantajları olan iki yaygın tiptir. Önde gelen bir bakır borulu ısı eşanjörü tedarikçisi olarak, bu iki tip arasındaki farklar konusunda oldukça bilgiliyiz ve bu blogda, özel ihtiyaçlarınız için bilinçli bir karar vermenize yardımcı olmak için ayrıntıları inceleyeceğiz.

Isı Değiştiricilerin Temellerini Anlamak

Tek geçişli ve çok geçişli bakır borulu ısı değiştiriciler arasındaki farkları tartışmadan önce, ısı değiştiricilerin temel konseptini kısaca anlayalım. Isı eşanjörü, iki akışkan doğrudan temas etmeden ısıyı bir akışkandan (sıvı veya gaz) diğerine aktaran bir cihazdır. Bu transfer süreci, sıcaklık kontrolü ve enerji verimliliğinin son derece önemli olduğu enerji üretimi, kimyasal işleme, HVAC sistemleri ve soğutma gibi çeşitli endüstrilerde çok önemlidir.

Bakır, mükemmel ısı iletkenliği, korozyon direnci ve dövülebilirliği nedeniyle ısı eşanjörü boruları için popüler bir seçimdir. Bu özellikler, bakır borulu ısı eşanjörlerinin ısıyı verimli bir şekilde aktarmalarına ve uzun hizmet ömrüne sahip olmalarına olanak tanır ve bu da onları birçok uygulama için tercih edilen bir seçenek haline getirir.

Tek Geçişli Bakır Borulu Eşanjörler

Tek geçişli bakır borulu ısı eşanjörü, akışkanın (sıcak veya soğuk) borulardan yalnızca bir kez geçtiği nispeten basit bir tasarımdır. Bu konfigürasyonda, akışkan ısı eşanjörüne boruların bir ucundan girer ve diğer ucundan çıkar; diğer akışkan ise bir kabuk veya bölme içerisinde boruların dışından akar.

Tek Geçişli Eşanjörlerin Avantajları

• Basitlik ve Düşük Maliyet:Tek geçişli tasarım, üretimi en basit ve en kolay olanıdır. Daha az bileşen ve daha az karmaşık yapı gerektirir, bu da üretim maliyetinin düşmesine neden olur. Bu, tek geçişli ısı eşanjörlerini, ısı transferi gereksinimlerinin çok yüksek olmadığı uygulamalar için uygun maliyetli bir seçenek haline getirir.
• Düşük Basınç Düşüşü:Akışkan borulardan yalnızca bir kez geçtiğinden, ısı değiştiricideki basınç düşüşü nispeten düşüktür. Bu, sıvıyı sisteme pompalamak için daha az enerjiye ihtiyaç duyulduğu ve bunun sonucunda zaman içinde işletme maliyetlerinin daha düşük olduğu anlamına gelir.
• Kolay Bakım:Daha basit bir tasarıma sahip tek geçişli ısı eşanjörlerinin temizliği ve bakımı daha kolaydır. Tıkanabilecek veya hasar görebilecek daha az dahili bileşen vardır ve inceleme veya onarım için tüplere erişim nispeten kolaydır.

Tek Geçişli Isı Değiştiricilerin Dezavantajları

• Sınırlı Isı Transfer Verimliliği:Tek geçişli tasarımın, çok geçişli tasarımlarla karşılaştırıldığında ısıyı aktarma yeteneği sınırlıdır. Akışkan tüplerden yalnızca bir kez geçtiği için, ısı transferi meydana geldikçe iki akışkan arasındaki sıcaklık farkı azalır ve genel ısı transfer hızı azalır. Bu, yüksek oranda ısı transferinin gerekli olduğu uygulamalarda bir dezavantaj olabilir.
• Tasarımda Daha Az Esneklik:Tek geçişli ısı değiştiriciler, ısı transfer performansının değiştirilmesi açısından daha az esnektir. Tasarım tamamlandıktan sonra, ekipmanda önemli değişiklikler yapılmadan ısı transfer oranının ayarlanması zordur.

Çok Geçişli Bakır Borulu Isı Eşanjörleri

Çok geçişli bakır borulu ısı değiştiricilerde akışkan, ısı değiştiriciden çıkmadan önce borulardan birçok kez geçer. Bu, sıvının akışını tüpler boyunca ileri geri yönlendirmek için kabuktaki saptırma plakaları veya bölmeler kullanılarak elde edilir.

Çok Geçişli Eşanjörlerin Avantajları

• Daha Yüksek Isı Transfer Verimliliği:Çok geçişli tasarım, daha verimli bir ısı transfer işlemine olanak tanır. Akışkanın tüplerden birden çok kez geçirilmesiyle, iki akışkan arasındaki sıcaklık farkı daha yüksek bir seviyede tutulur ve bu da daha yüksek bir toplam ısı transfer hızıyla sonuçlanır. Bu, çok geçişli ısı eşanjörlerini, büyük miktarda ısının hızlı bir şekilde aktarılmasının gerektiği uygulamalar için uygun hale getirir.
• Tasarımda Daha Fazla Esneklik:Çok geçişli ısı eşanjörleri, ısı transfer performansının ayarlanması açısından daha fazla esneklik sunar. Uygulamanın özel gereksinimlerine bağlı olarak geçiş sayısı artırılabilir veya azaltılabilir, böylece daha özelleştirilmiş bir çözüme olanak sağlanır.
• Kompakt Boyut:Belirli bir ısı transfer kapasitesi için, çok geçişli ısı değiştiricilerin boyutu, tek geçişli ısı değiştiricilere göre daha kompakt olabilir. Bunun nedeni, çok geçişli tasarımın daha küçük bir hacimde ısı transferi için daha büyük bir yüzey alanına izin vermesi ve bu da onları alanın sınırlı olduğu uygulamalar için ideal hale getirmesidir.

Çok Geçişli Isı Değiştiricilerin Dezavantajları

• Daha Yüksek Maliyet:Çok geçişli tasarım daha karmaşıktır ve bölmeler ve bölmeler gibi ek bileşenler gerektirir, bu da üretim maliyetini artırır. Bu, çok geçişli ısı değiştiricileri tek geçişli ısı değiştiricilerden daha pahalı hale getirir.
• Daha Yüksek Basınç Düşüşü:Akışkanın tüplerden birçok kez geçmesi nedeniyle, ısı eşanjörü üzerindeki basınç düşüşü, tek geçişli tasarımlara kıyasla daha yüksektir. Bu, sıvıyı sisteme pompalamak için daha fazla enerjiye ihtiyaç duyulduğu ve bunun da daha yüksek işletme maliyetlerine yol açtığı anlamına gelir.
• Daha Zor Bakım:Çok geçişli ısı eşanjörlerinin daha karmaşık tasarımı, bunların temizlenmesini ve bakımını zorlaştırır. Tıkanabilecek veya hasar görebilecek daha fazla dahili bileşen vardır ve inceleme veya onarım için tüplere erişim daha zor olabilir.

Tek Geçişli ve Çok Geçişli Bakır Borulu Eşanjörlerin Uygulamaları

Tek geçişli ve çok geçişli bakır borulu ısı değiştiriciler arasındaki seçim, uygulamanın özel gereksinimlerine bağlıdır. Her tür için bazı ortak uygulamalar şunlardır:

Tek Geçişli Isı Eşanjörleri

• Düşük Sıcaklıkta Isıtma ve Soğutma:Tek geçişli ısı eşanjörleri, evsel sıcak su sistemleri ve küçük HVAC sistemleri gibi iki akışkan arasındaki sıcaklık farkının nispeten küçük olduğu uygulamalarda yaygın olarak kullanılır.
• Basit Endüstriyel Süreçler:Ayrıca bazı kimyasal reaksiyonlar ve gıda işleme uygulamaları gibi ısı transferi gereksinimlerinin çok yüksek olmadığı basit endüstriyel işlemler için de uygundurlar.

Çok Geçişli Isı Eşanjörleri

• Yüksek Sıcaklık ve Yüksek Basınç Uygulamaları:Çok geçişli ısı eşanjörleri genellikle enerji santralleri, rafineriler ve kimyasal işleme tesisleri gibi büyük miktarda ısının hızlı bir şekilde aktarılması gereken uygulamalarda kullanılır.
• Soğutma ve İklimlendirme Sistemleri:Ayrıca kompakt boyutun ve yüksek ısı transfer verimliliğinin gerekli olduğu soğutma ve iklimlendirme sistemlerinde de yaygın olarak kullanılırlar.

Doğru Seçimi Yapmak

Tek geçişli ve çok geçişli bakır borulu ısı eşanjörleri arasında seçim yaparken, ısı transferi gereklilikleri, basınç düşüşü sınırlamaları, maliyet ve kullanılabilir alan gibi çeşitli faktörlerin dikkate alınması gerekir. Doğru seçimi yapmanıza yardımcı olacak bazı genel kurallar şunlardır:

• Isı transferi gereksinimleriniz nispeten düşükse ve maliyet önemli bir konuysa, tek geçişli ısı eşanjörü en iyi seçenek olabilir.Tek geçişli ısı eşanjörleri daha uygun maliyetlidir ve daha düşük basınç düşüşüne sahiptir, bu da onları enerji verimliliğinin önemli olduğu uygulamalar için uygun kılar.
• Yüksek oranda ısı transferine ihtiyacınız varsa ve daha pahalı ve karmaşık bir çözüm için bütçeniz varsa, çok geçişli bir ısı eşanjörü daha uygun olabilir.Çok geçişli ısı eşanjörleri, daha yüksek ısı transfer verimliliği ve tasarımda daha fazla esneklik sunarak, onları büyük miktarda ısının hızlı bir şekilde aktarılması gereken uygulamalar için uygun hale getirir.
• Alanın sınırlı olması durumunda çok geçişli ısı değiştirici daha iyi bir seçim olabilir.Çok geçişli ısı eşanjörlerinin kompakt boyutu, onları alanın önemli olduğu uygulamalar için ideal kılar.

Çözüm

Sonuç olarak, tek geçişli ve çok geçişli bakır borulu ısı değiştiricilerin her birinin kendine özgü avantaj ve dezavantajları bulunmaktadır. Bakır borulu ısı değiştirici tedarikçisi olarak, özel uygulamanız için doğru tipte ısı değiştiriciyi seçmenin önemini anlıyoruz. Yukarıda belirtilen faktörleri göz önünde bulundurarak, ısı transferi gereksinimlerinizi karşılayacak ve aynı zamanda yatırımınız için en iyi değeri sağlayacak bilinçli bir karar verebilirsiniz.

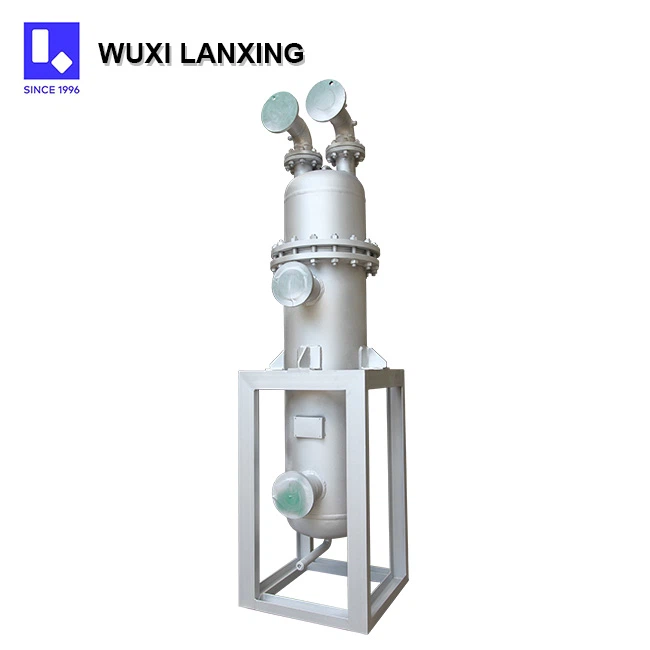

Hakkımızda daha fazla bilgi edinmek istiyorsanızU Borulu Eşanjör,Yağ Soğutucu EşanjörleriveyaGaz için Kabuk ve Borulu Isı Eşanjörüveya ürünlerimizle ilgili herhangi bir sorunuz varsa lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz ihtiyaçlarınız için mükemmel ısı eşanjörü çözümünü bulmanızda size yardımcı olmaya hazırdır.

Referanslar

• Incropera, FP ve DeWitt, DP (2002). Isı ve Kütle Transferinin Temelleri. Wiley.
• Kern, DQ (1950). Proses Isı Transferi. McGraw-Hill.
• Holman, JP (2002). Isı Transferi. McGraw-Hill.
