Bir kabuk ve borulu ısı eşanjöründe akış dağılımı nasıl optimize edilir?

Kabuk ve Boru Tipi Isı Eşanjörlerinin deneyimli bir tedarikçisi olarak, optimum akış dağılımının bu temel endüstriyel bileşenlerin performansı ve verimliliğinde oynadığı kritik role ilk elden tanık oldum. Bu blog yazısında, sektördeki uzun yıllara dayanan deneyimimden yararlanarak, gövde ve borulu ısı eşanjöründe akış dağılımının nasıl optimize edileceğine dair bazı değerli görüş ve stratejileri paylaşacağım.

Akış Dağıtımının Önemini Anlamak

Optimizasyon tekniklerine girmeden önce, bir kabuk ve borulu ısı değiştiricide akış dağılımının neden bu kadar önemli olduğunu anlamak çok önemlidir. İyi tasarlanmış bir ısı eşanjöründe, verimli ısı transferini sağlamak için akışkanın tüm borulardan ve kabuk tarafından eşit şekilde akması gerekir. Düzensiz akış dağılımı, ısı transfer verimliliğinin azalması, basınç düşüşünün artması ve ısı eşanjörü bileşenlerinde potansiyel hasar gibi çeşitli sorunlara yol açabilir.

Örneğin, akış birkaç tüpte yoğunlaşırken diğerleri çok az akış alıyorsa veya hiç akış almıyorsa, az kullanılan tüplerdeki ısı aktarım hızı önemli ölçüde düşük olacaktır. Bu sadece ısı eşanjörünün genel ısı transfer kapasitesini azaltmakla kalmaz, aynı zamanda borularda zamanla boru arızasına yol açabilecek sıcak noktalar da oluşturur. Benzer şekilde kabuk tarafında eşit olmayan akış, ısı transferinin zayıf olduğu ve kirlenme olasılığının daha yüksek olduğu yerel durgun bölgelere neden olabilir.

Akış Dağıtımını Etkileyen Faktörler

Bir kabuk ve borulu ısı değiştiricideki akış dağılımını çeşitli faktörler etkileyebilir. Bu faktörleri anlamak akış dağılımını optimize etmenin ilk adımıdır.

Boru Düzeni ve Aralığı

Boru düzeni olarak bilinen ısı eşanjöründeki boruların düzeni, akış dağılımı üzerinde önemli bir etkiye sahip olabilir. Yaygın tüp düzenleri üçgen, kare ve döndürülmüş kare desenleri içerir. Her düzenin akış dağıtımı ve ısı transfer verimliliği açısından kendine özgü avantaj ve dezavantajları vardır.

Tüp aralığı veya eğim de akışı etkiler. Daha küçük bir boru aralığı, ısı transfer yüzey alanını artırabilir ancak aynı zamanda daha yüksek basınç düşüşüne ve daha zor akış dağılımına da yol açabilir. Öte yandan, daha büyük bir boru aralığı akış dağılımını iyileştirebilir ancak genel ısı transfer kapasitesini azaltabilir.

Bölme Tasarımı ve Yapılandırması

Isı değiştiricinin kabuk tarafında, kabuk tarafındaki sıvının tüpler boyunca akışını yönlendirmek ve ısı transferini arttırmak için saptırma plakaları kullanılır. Bölme kesimi, bölme aralığı ve bölme tipi gibi bölmelerin tasarımı ve konfigürasyonu akış dağılımını büyük ölçüde etkileyebilir.

Daha büyük bir bölme kesimi, daha fazla akışkanın borulardan geçmesine izin verir, bu da akış dağılımını iyileştirebilir ancak ısı transfer verimliliğini azaltabilir. Tersine, daha küçük bir bölme kesiği ısı transferini artırabilir ancak daha yüksek basınç düşüşüne ve eşit olmayan akış dağılımına yol açabilir. Bölme aralığı da önemli bir rol oynar. Bölme aralığı çok büyükse, sıvı tüpler boyunca düzgün bir şekilde yönlendirilemeyebilir ve bu da zayıf akış dağılımına neden olabilir.

Giriş ve Çıkış Tasarımı

Giriş ve çıkış nozullarının tasarımı da akış dağılımını etkileyebilir. İyi tasarlanmış bir giriş nozulu, akışkanın ısı eşanjörüne eşit şekilde girmesini sağlarken, kötü tasarlanmış bir nozül, başlangıçtan itibaren eşit olmayan akış dağılımına neden olabilir. Benzer şekilde, çıkış nozulu, akışkanın ısı değiştiriciden herhangi bir geri akışa veya durgun bölgeye neden olmadan sorunsuz bir şekilde çıkmasına izin verecek şekilde tasarlanmalıdır.

Akış Dağıtımını Optimize Etme Stratejileri

Artık akış dağılımını etkileyen faktörleri anladığımıza göre, onu optimize etmeye yönelik bazı stratejileri inceleyelim.

Hesaplamalı Akışkanlar Dinamiği (CFD) Analizi

Hesaplamalı Akışkanlar Dinamiği (CFD), bir kabuk ve borulu ısı değiştiricideki akış davranışını simüle etmek için kullanılabilecek güçlü bir araçtır. CFD'yi kullanarak farklı çalışma koşulları ve tasarım parametreleri altında akış dağılımını analiz edebilir ve akışın düzensiz olduğu veya potansiyel sorunların olduğu alanları belirleyebiliriz.

CFD analiz sonuçlarına dayanarak akış dağılımını iyileştirmek için boru düzeninde, bölme tasarımında veya giriş/çıkış tasarımında ayarlamalar yapabiliriz. Örneğin, analiz kabuk tarafında durgun bölgelerin olduğunu gösteriyorsa, bu bölgeleri ortadan kaldırmak için bölme konfigürasyonunu değiştirebiliriz.

Doğru Boru ve Bölme Seçimi

Daha önce de belirtildiği gibi boru düzeni, aralık ve bölme tasarımı akış dağıtımı üzerinde önemli bir etkiye sahip olabilir. Bu nedenle, uygulamanın özel gereksinimlerine göre uygun boru ve bölme tasarımının seçilmesi önemlidir.

Yüksek ısı transfer verimliliğinin gerekli olduğu uygulamalar için, nispeten küçük boru aralığına sahip üçgen boru düzeni uygun olabilir. Bununla birlikte, akış dağılımının önemli olduğu uygulamalar için, daha büyük boru aralığına sahip kare veya döndürülmüş kare boru düzeni daha iyi bir seçim olabilir.

Benzer şekilde, bölme tasarımını seçerken, ısı transfer verimliliği ile akış dağılımı arasındaki dengeyi dikkate almamız gerekir. Bazı durumlarda, en iyi sonuçları elde etmek için farklı bölme türlerinin veya bölme konfigürasyonlarının bir kombinasyonu kullanılabilir.

Akış Dengeleme Cihazları

Akış dağıtımını iyileştirmek için ısı değiştiricinin girişine veya çıkışına akış dağıtıcıları veya delikli plakalar gibi akış dengeleme cihazları monte edilebilir. Bu cihazlar, sıvıyı tüpler veya kabuk tarafı boyunca eşit şekilde dağıtarak çalışır ve her tüpün veya alanın eşit miktarda akış almasını sağlar.

Örneğin, akışkanı birden fazla akışa bölmek ve bunları tüplere eşit şekilde yönlendirmek için tüp tarafının girişine bir akış dağıtıcısı monte edilebilir. Benzer şekilde, daha düzgün bir akış modeli oluşturmak için kabuk tarafına delikli bir plaka yerleştirilebilir.

Vaka Çalışmaları

Bu optimizasyon stratejilerinin etkinliğini göstermek için birkaç örnek olaya bakalım.

Örnek Olay 1: Su Soğutmalı Evaporatör Kabuğu ve Borulu Isı Eşanjöründe Akış Dağıtımının İyileştirilmesi

Bir müşteri, ısı transfer verimliliğinde zayıflık ve ısı transferinde yüksek basınç düşüşü yaşıyordu.Su Soğutmalı Evaporatör Kabuğu ve Borulu Isı Eşanjörü. Bir CFD analizi yaptıktan sonra, büyük miktarda sıvının tüpleri atlayarak kabuk tarafındaki akış dağılımının eşitsiz olduğunu bulduk.

Bu sorunu çözmek için, bölme kesimini artırarak ve bölme aralığını azaltarak bölme tasarımını değiştirdik. Ayrıca akış dağılımını iyileştirmek için kabuk tarafının girişine bir akış dağıtıcısı yerleştirdik. Bu değişikliklerden sonra ısı transfer verimliliği %20 arttı ve basınç düşüşü %15 azaldı.

Örnek Olay 2: Yüksek Çalışma Basıncına Sahip Kabuk ve Borulu Isı Eşanjöründe Akış Dağıtımının Optimize Edilmesi

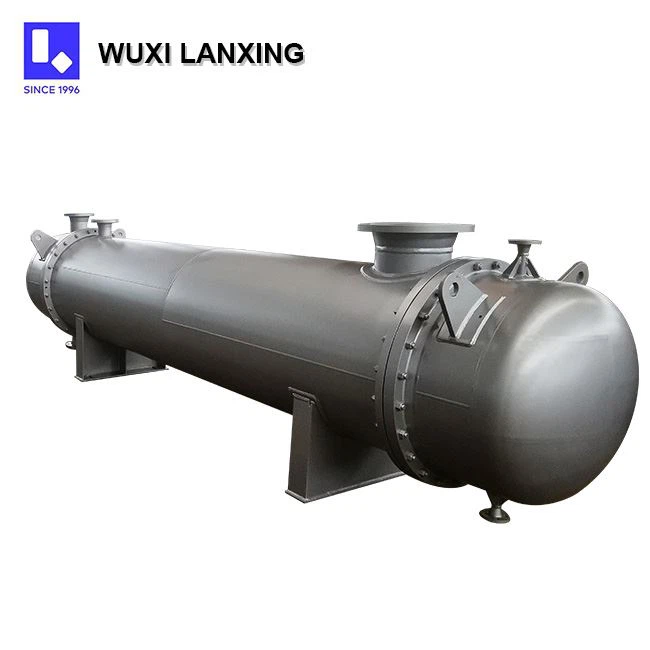

Başka bir müşteri vardıYüksek Çalışma Basıncı Kabuk ve Borulu EşanjörDüzensiz akış dağılımı nedeniyle tüp arızaları yaşanıyordu. CFD analizi, akışın birkaç tüpte yoğunlaştığını ve bu tüplerde yüksek sıcaklıklara ve strese neden olduğunu gösterdi.

Boru düzenini üçgen düzenden döndürülmüş kare düzene doğru yeniden tasarladık, bu da tüpler arasındaki akış dağılımını iyileştirdi. Ayrıca akışı daha da eşitlemek için boru tarafının girişine delikli bir plaka yerleştirdik. Sonuç olarak boru arızaları ortadan kaldırıldı ve ısı eşanjörünün genel performansı önemli ölçüde iyileştirildi.

Çözüm

Bir kabuk ve borulu ısı eşanjöründe akış dağılımının optimize edilmesi, yüksek ısı transfer verimliliği elde etmek, basınç düşüşünü azaltmak ve ısı eşanjörünün uzun vadeli güvenilirliğini sağlamak için çok önemlidir. Akış dağılımını etkileyen faktörleri anlayarak ve CFD analizi, uygun boru ve bölme seçimi ve akış dengeleme cihazlarının kullanımı gibi uygun optimizasyon stratejilerini uygulayarak, ısı eşanjörünün performansını önemli ölçüde artırabiliriz.

Kabuk ve borulu ısı eşanjörü pazarındaysanız veya mevcut ısı eşanjörünüzdeki akış dağılımını optimize etmeye ihtiyacınız varsa, danışma için bizimle iletişime geçmenizi öneririm. Uzmanlardan oluşan ekibimiz, gövde ve borulu ısı eşanjörlerinin tasarlanması ve optimize edilmesi konusunda geniş deneyime sahiptir ve özel ihtiyaçlarınız için en iyi çözümü bulmanıza yardımcı olabiliriz.

Referanslar

• Incropera, FP, DeWitt, DP, Bergman, TL ve Lavine, AS (2017). Isı ve Kütle Transferinin Temelleri. Wiley.
• Shah, RK ve Sekulic, DP (2003). Isı Değiştirici Tasarımının Temelleri. Wiley.
• Patankar, SV (1980). Sayısal Isı Transferi ve Akışkan Akışı. Hemisphere Yayıncılık Şirketi.
